SK系列水环式真空泵设备说明：
SK系列水环真空泵系统由真空泵、联轴器、电动机、气水分离器及管路组成。
真空泵与气水分离器的工作过程如下：气体由管路经阀门进入真空泵，然后经导气弯管排入气水分离器中，经气水分离器排气管排出。
气体经阀门输送到需要压缩气体的系统上去，而水则留在气水分离器中。
气体抽吸和压送系统的区别仅在于气水分离器的内部结构有所不同。

SK系列水环式真空泵用途及使用范围：

SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其他无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。

SK水环式真空泵及压缩机被广泛应用于机械、石油、化工、制药、食品、陶瓷印染、冶金、制糖工业及电子领域等行业，还特别适合作大型水泵引水用。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。

工作原理：

SK真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入真空泵或压缩机，然后经导气弯管排入气水分离器中，经气水分离器排气管排出。当作为压缩机用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去，而水则留在气水分离器中，为使气水分离器的水位保持一定而装有自动溢水开关，当水位高于所要求水位时，溢水开关打开，水从溢水管溢出，当水位低于要求水位时，溢水开关关闭，气水分离器中水位上升，达到所要求水位。真空泵或压缩机内的工作水是由气水分离器供给(也可用自来水)的，供水量的大小，由供水管上的阀门来调整。

气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。压送气体时，吸气口为常压(也可为真空状态)，排气口压力高于一个大气压；为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

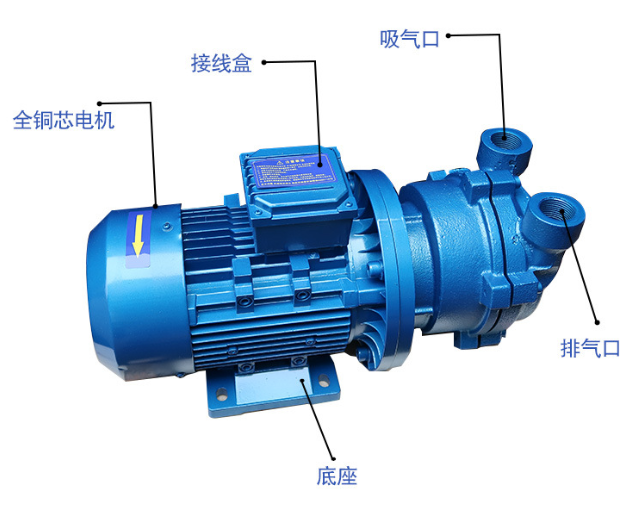

结构说明：

真空泵为单级单作用的水环式真空泵，也是容积真空泵的一种结构形式，以水作为工作介质。

真空泵主体部分由旋转主轴和叶轮，吸、排口机座，吸、排口盘，泵环等组成。

旋转主轴与泵环偏心安装，主轴上装有叶轮。

在叶轮旋转时，使输入泵腔的循环水形成与泵腔同心、与叶轮成偏心的水环，水环将叶轮在圆周方向分割成若干个相对密闭的空间，随着叶轮的旋转，空间的容积会作周期性地改变，在固定的吸气口和排气口的相应配合下，完成吸气、压缩、排气的过程。

电动机和泵部分的传动通过联轴器实现，泵和电动机安装在一个公共底板上。

根据不同的工艺要求和使用环境，该系列真空泵采用不锈钢、碳钢、铸铁等不同的材料配置，供用户选择。

工作真空范围为 -0.03---0.08MPa 。

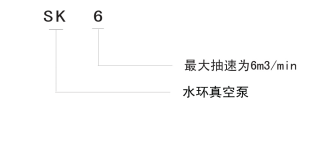

SK系列水环真空泵型号注解：

性能参数：
