2XZ系列直联旋片式真空泵的特点与使用范围：
2XZ型旋片真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。

2XZ旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出。当设备获得真空时，高压级排气伐封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出真空设备可获得一定的真空。该泵的技术参数为6×10^-2泵与电机连轴，高速转，外形小，结构紧凑，流动性工作方便，我厂特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套与实验室、医药、食品包装、电子等单位适用。

2XZ型旋片式真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用

具有体积小、重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ-8）和无防止油封漏油污染场地的措施。

用途及使用说明：

1、泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵。
2、进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高人，有爆炸性的气体。

4、泵不得作压缩泵或传输泵用。
5、泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。

7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄露。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。
9、泵油采用清洁的SY1634-70 1号真空泵油。
10、泵可在通大气或任何真空度下一次起动。

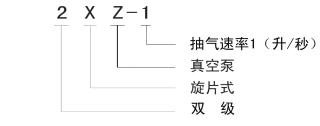

2XZ系列直联旋片式真空泵型号意义：
